Bình điện xe nâng sạc không vào điện: 9 lỗi cần kiểm tra trước khi thay bình

Bình điện xe nâng sạc không vào điện là lỗi rất dễ gây gián đoạn sản xuất: xe nâng cắm sạc qua đêm nhưng sáng hôm sau vẫn yếu, bộ sạc không báo nạp, đồng hồ xe không tăng vạch pin, hoặc vừa cắm sạc đã báo lỗi. Nhiều nhà máy thường kết luận nhanh rằng bình đã hỏng và cần thay mới, nhưng trong thực tế lỗi này có thể đến từ nhiều điểm khác nhau: nguồn điện cấp cho bộ sạc, cầu chì, board sạc, dây sạc, connector, đầu cực, mực nước từng cell, cell yếu, cell bị sulfat hóa hoặc bình đã tụt điện quá sâu.

Điểm quan trọng là không nên chỉ nhìn đèn báo trên bộ sạc rồi quyết định thay bình. Với bình chì-axit xe nâng, một bộ bình có thể không nhận sạc do lỗi tiếp xúc điện, do sạc không đúng điện áp, do cell lệch nặng, hoặc do bình đã bị xả sâu khiến bộ sạc không khởi động chu kỳ nạp. Nếu kiểm tra đúng trình tự, doanh nghiệp có thể phân biệt lỗi thuộc về bộ sạc, bình điện, dây connector hay quy trình vận hành.

Tại Turboss Việt Nam, nhóm lỗi bình điện xe nâng sạc không vào điện thường được xem như một bài toán chẩn đoán hệ thống, không phải chỉ là lỗi riêng của bình. Kỹ thuật viên cần kiểm tra từ nguồn AC đầu vào, thông số bộ sạc, điện áp tổng, điện áp từng cell, nhiệt độ, mực nước, connector, dây cáp và khả năng xả tải thực tế. Cách tiếp cận này giúp doanh nghiệp tránh thay bình cảm tính, giảm downtime và xác định đúng hạng mục cần sửa chữa.

Vì sao bình điện xe nâng sạc không vào điện không nên kết luận ngay là hỏng bình?

Khi xe nâng điện không nhận sạc, nhiều người thường nghĩ bình đã chết. Tuy nhiên, bình điện xe nâng sạc không vào điện có thể là kết quả của một chuỗi lỗi liên quan đến cả bộ sạc và hệ thống kết nối. Một bộ bình vẫn còn khả năng phục hồi nhưng nếu connector cháy xém, dây sạc lỏng, cầu chì đứt hoặc bộ sạc không khởi động đúng điện áp thì bình vẫn không thể nạp được.

Ngược lại, cũng có trường hợp bộ sạc hoạt động bình thường nhưng bình không nhận sạc vì một vài cell đã yếu nặng. Khi cell yếu tụt áp sâu, nội trở tăng, hoặc mức nước trong cell quá thấp, quá trình nạp có thể bị rối loạn. Bộ sạc có thể báo lỗi, ngắt sớm hoặc không nhận diện bình đúng cách.

Do đó, lỗi bình điện xe nâng sạc không vào điện cần được kiểm tra theo 4 lớp:

1. Lớp nguồn điện: điện AC cấp vào bộ sạc, CB, cầu chì, dây nguồn.
2. Lớp bộ sạc: board điều khiển, điện áp ra, dòng sạc, quạt, relay, mã lỗi.
3. Lớp kết nối: connector, dây sạc, đầu cực, jack, tiếp điểm, dấu cháy nóng.
4. Lớp bình điện: điện áp tổng, điện áp từng cell, mực nước, nhiệt độ, sulfat hóa, dung lượng thực tế.

Nếu bỏ qua một trong bốn lớp này, doanh nghiệp rất dễ sửa sai vị trí. Ví dụ, thay bình mới nhưng lỗi thật nằm ở bộ sạc; sửa bộ sạc nhưng lỗi thật là một cell bị tụt áp sâu; hoặc vệ sinh connector nhưng bình đã giảm dung lượng nghiêm trọng và cần test tải để đánh giá SOH.

Bảng nhận diện nhanh lỗi bình điện xe nâng sạc không vào điện

Bảng trên cho thấy bình điện xe nâng sạc không vào điện không phải lúc nào cũng do bình đã hết tuổi thọ. Để quyết định sửa sạc, thay connector, phục hồi bình, thay cell hay thay cả bộ bình, doanh nghiệp cần có dữ liệu đo thực tế.

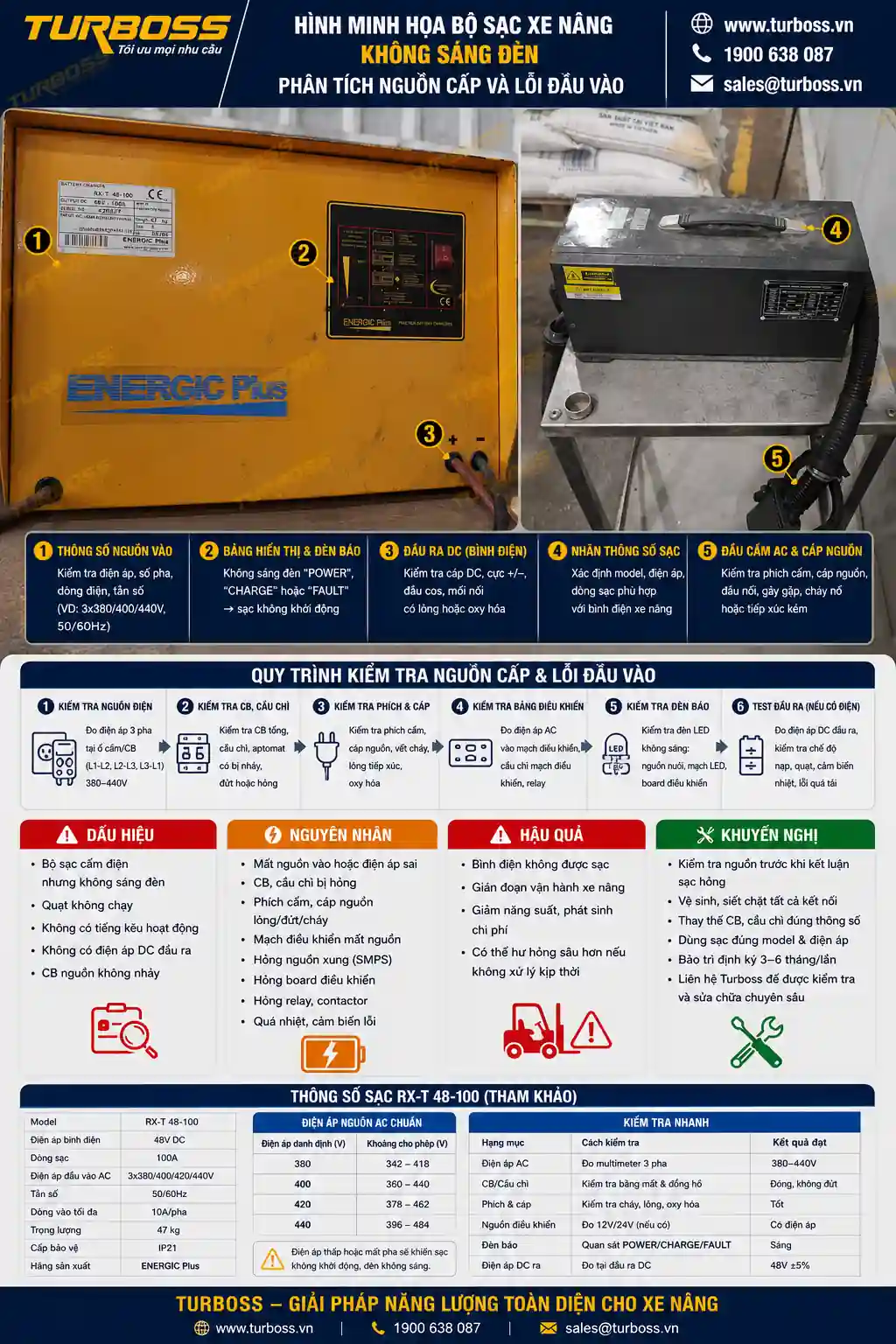

1. Nguồn điện cấp cho bộ sạc bị mất, yếu hoặc không ổn định

Nguyên nhân đơn giản nhất nhưng rất hay bị bỏ qua là nguồn AC cấp vào bộ sạc không ổn định. Nếu CB bị ngắt, cầu chì nguồn hỏng, ổ cắm công nghiệp lỏng, dây nguồn bị đứt ngầm hoặc điện áp cấp không phù hợp, bộ sạc sẽ không khởi động đúng chu kỳ. Khi đó người vận hành có thể nghĩ bình điện xe nâng sạc không vào điện, nhưng lỗi thật nằm ở hệ thống cấp điện.

Cần kiểm tra:

• CB tổng và CB riêng của khu vực sạc.
• Điện áp nguồn vào bộ sạc.
• Cầu chì đầu vào.
• Dây nguồn, phích cắm, ổ cắm công nghiệp.
• Dấu hiệu cháy xém, nóng, lỏng tại điểm đấu nối.
• Có mất pha hoặc lệch pha với sạc 3 pha hay không.

Với nhà máy có nhiều xe nâng điện, khu vực sạc nên được kiểm soát như một hạng mục kỹ thuật riêng. Không nên dùng ổ cắm tạm, dây kéo dài không đúng tải hoặc để bộ sạc ở nơi ẩm, bụi, thiếu thông gió. Trong phần an toàn khu vực sạc, doanh nghiệp có thể tham khảo quy định OSHA 1910.178 về thay và sạc bình xe nâng để hiểu yêu cầu về khu vực sạc, thông gió, phòng cháy và xử lý rủi ro điện phân.

2. Bộ sạc không đúng điện áp hoặc không phù hợp dung lượng bình

Một nguyên nhân phổ biến khác khiến bình điện xe nâng sạc không vào điện là bộ sạc không phù hợp với bình. Ví dụ bình 48V nhưng dùng bộ sạc sai điện áp, bình 80V nhưng sạc không đúng cấu hình, hoặc bộ sạc có dòng nạp không phù hợp với dung lượng Ah của bình.

Bộ sạc bình điện xe nâng cần tương thích với:

• Điện áp danh định của bình: 24V, 36V, 48V, 72V, 80V.
• Dung lượng bình: ví dụ 400Ah, 500Ah, 600Ah, 700Ah, 1000Ah.
• Loại bình: chì-axit traction battery, PzS/PzB hoặc cấu hình tương đương.
• Chu kỳ sạc thực tế của nhà máy.
• Tần suất vận hành: 1 ca, 2 ca hoặc 3 ca.
• Yêu cầu equalization nếu bình cần cân bằng định kỳ.

Nếu bộ sạc quá yếu, bình có thể sạc lâu nhưng không đầy. Nếu bộ sạc sai điện áp hoặc điều khiển nạp không ổn định, bình có thể nóng, sôi mạnh, ngắt sạc sớm hoặc báo lỗi. Vì vậy, khi gặp lỗi bình điện xe nâng sạc không vào điện, cần đối chiếu tem thông số bộ sạc với tem thông số bình trước khi kiểm tra sâu hơn.

Doanh nghiệp có thể tham khảo thêm nhóm sản phẩm bộ sạc bình điện xe nâng trên Turboss.vn để hiểu các mức điện áp và dòng sạc thường dùng trong thực tế xe nâng điện công nghiệp.

3. Connector sạc bị lỏng, cháy xém hoặc tiếp xúc kém

Connector là điểm nối chịu dòng điện lớn giữa bộ sạc và bình. Khi connector bị lỏng, chân tiếp xúc oxy hóa, nhựa đổi màu, điểm nối bị cháy xém hoặc dây cáp bị gãy ngầm, dòng sạc không thể đi qua ổn định. Đây là một trong những nguyên nhân rất thực tế khiến bình điện xe nâng sạc không vào điện.

Dấu hiệu thường gặp:

• Cắm sạc lúc nhận lúc không.
• Connector nóng nhanh chỉ sau vài phút.
• Có mùi khét ở đầu cắm.
• Nhựa connector mềm, biến dạng hoặc đổi màu.
• Chân đồng bị đen, rỗ, oxy hóa.
• Khi lắc nhẹ dây sạc thì bộ sạc báo lúc có lúc mất.
• Dây cáp gần đầu connector bị chai cứng hoặc nứt vỏ.

Connector kém không chỉ làm bình không nhận sạc mà còn tạo nguy cơ phát nhiệt cục bộ. Nếu tiếp tục sạc trong tình trạng này, điểm tiếp xúc có thể nóng hơn, làm tăng rủi ro cháy nhựa connector, hỏng đầu cực hoặc gây gián đoạn toàn bộ khu vực sạc. Với lỗi connector, không nên chỉ vệ sinh qua loa rồi tiếp tục dùng nếu chân tiếp xúc đã cháy sâu hoặc lỏng cơ khí.

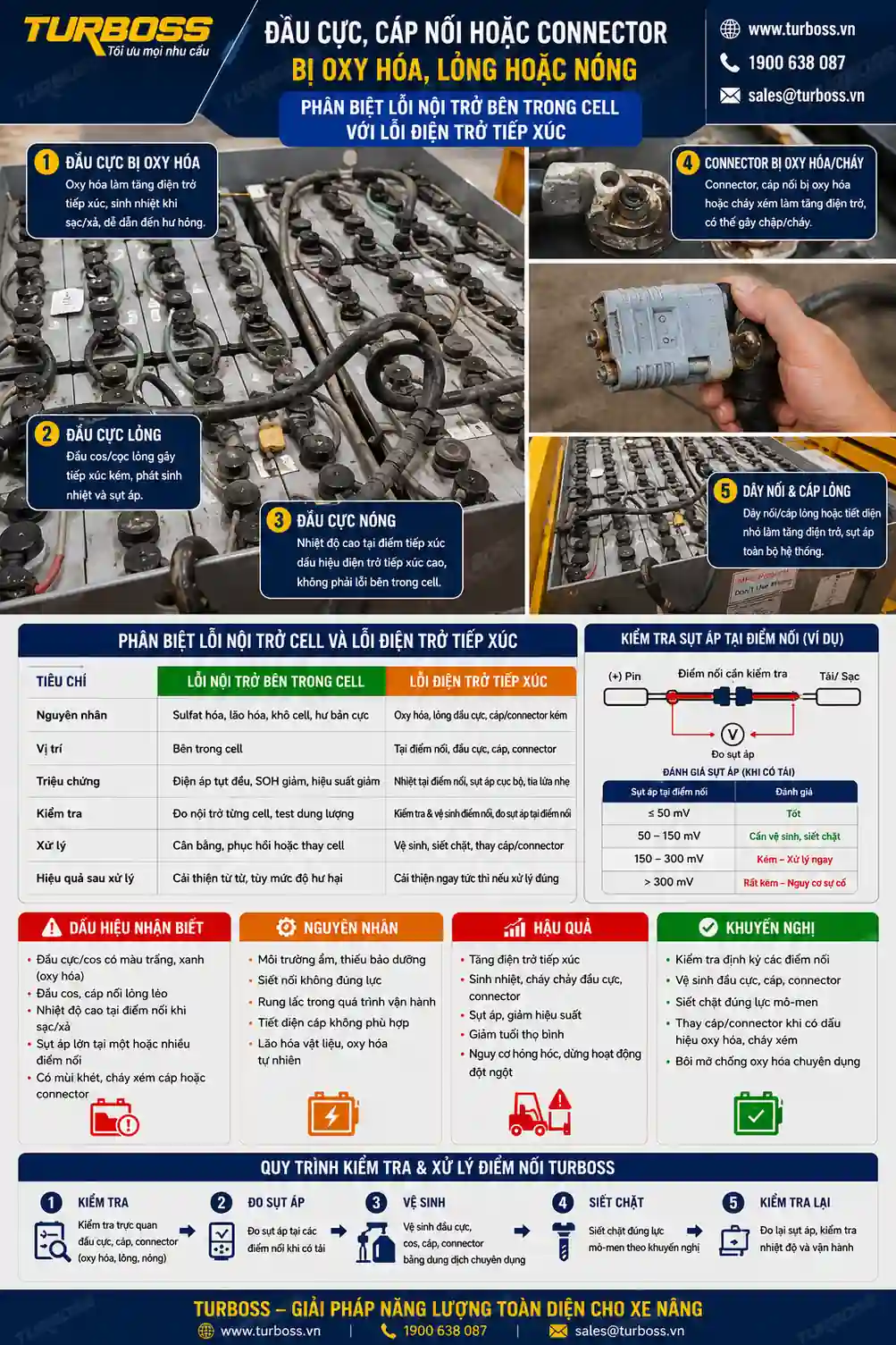

4. Đầu cực và dây cáp bình điện bị oxy hóa hoặc siết không chặt

Nếu đầu cực bình điện bị oxy hóa, ốc siết lỏng hoặc dây cáp xuống cấp, dòng sạc có thể không truyền vào bình ổn định. Lỗi này thường đi kèm hiện tượng đầu cực nóng, xe nâng yếu tải, sạc chập chờn hoặc bình báo đầy không đúng thực tế.

Khi kiểm tra lỗi bình điện xe nâng sạc không vào điện, kỹ thuật viên cần kiểm tra:

• Độ chặt của bulông/ốc siết đầu cực.
• Lớp oxy hóa trắng/xanh quanh đầu cực.
• Dây cáp có bị nứt, gãy, phồng hoặc nóng không.
• Có dấu hiệu hồ quang, cháy xém hoặc đổi màu ở đầu nối không.
• Điện áp rơi trên dây cáp khi sạc hoặc khi xe nâng có tải.

Nếu đầu cực nóng cục bộ, cần dừng vận hành để kiểm tra. Doanh nghiệp có thể đọc thêm bài đầu cực bình điện xe nâng bị nóng để nhận diện rủi ro từ điểm nối, connector và dây cáp trước khi lỗi phát triển thành sự cố lớn hơn.

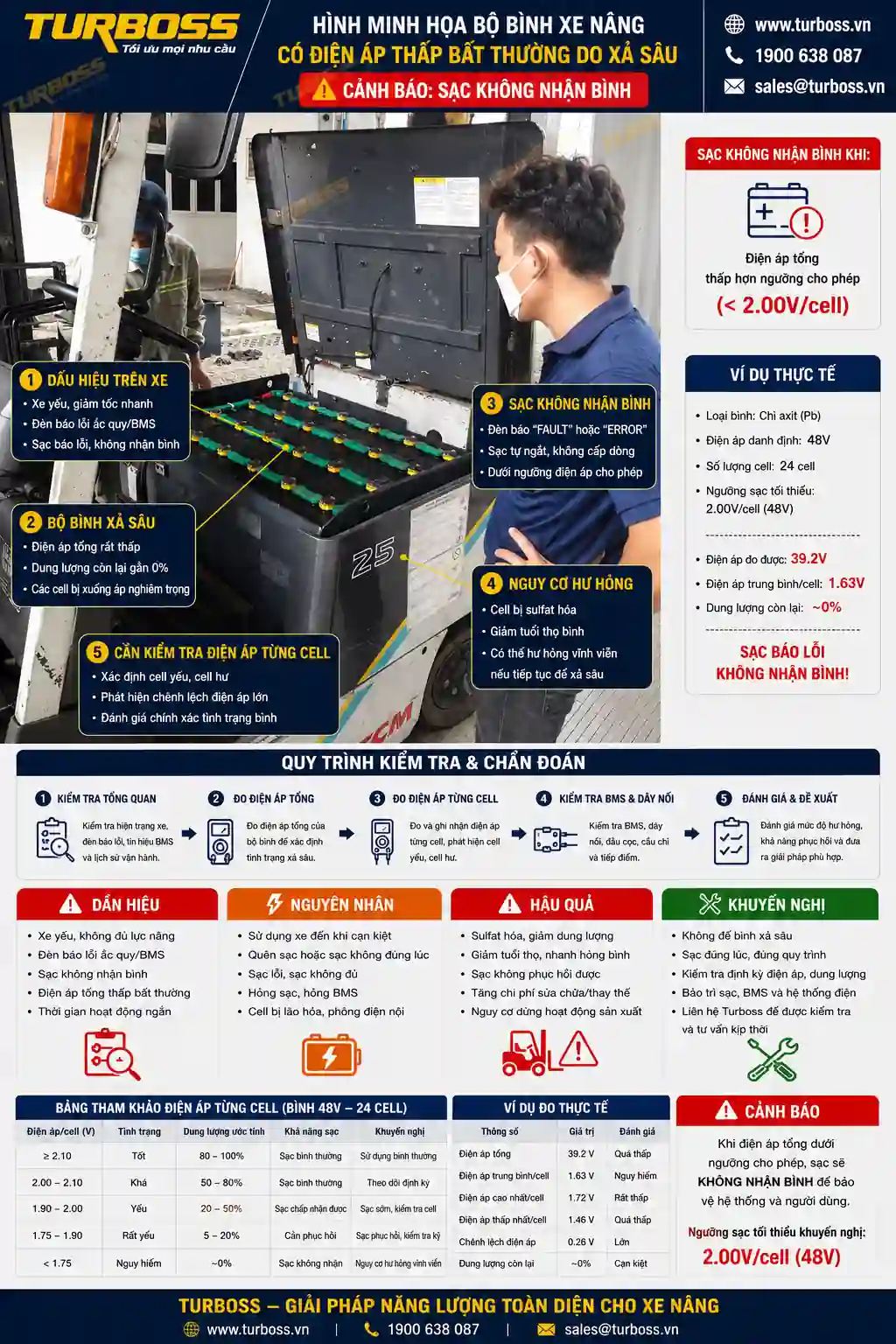

5. Bình bị xả sâu khiến bộ sạc không nhận diện được bình

Một số bộ sạc cần phát hiện điện áp bình ở mức tối thiểu trước khi khởi động chu kỳ sạc. Nếu bình bị xả quá sâu, để lâu không sạc, hoặc xe nâng tiếp tục chạy khi SOC đã quá thấp, điện áp tổng có thể tụt xuống dưới ngưỡng nhận diện của bộ sạc. Khi đó người vận hành thấy bình điện xe nâng sạc không vào điện, nhưng nguyên nhân thật là bình đang ở trạng thái xả sâu.

Dấu hiệu gợi ý bình bị xả sâu:

• Xe nâng để lâu không sử dụng.
• Bình từng cạn điện nhiều ngày.
• Cắm sạc không có phản ứng hoặc bộ sạc báo lỗi ngay.
• Điện áp tổng thấp bất thường so với điện áp danh định.
• Một vài cell tụt áp rõ rệt hơn các cell còn lại.
• Sau khi kích hoạt sạc lại, bình nóng nhanh hoặc sạc không ổn định.

Với trường hợp xả sâu, không nên tự ý kích bình bằng phương pháp không kiểm soát. Cách an toàn hơn là đo điện áp tổng, đo từng cell, kiểm tra mực nước, kiểm tra nhiệt độ và đánh giá khả năng sạc phục hồi có kiểm soát. Nếu bình đã xả sâu lâu ngày, cần kiểm tra thêm sulfat hóa và dung lượng thực tế trước khi quyết định phục hồi hay thay thế.

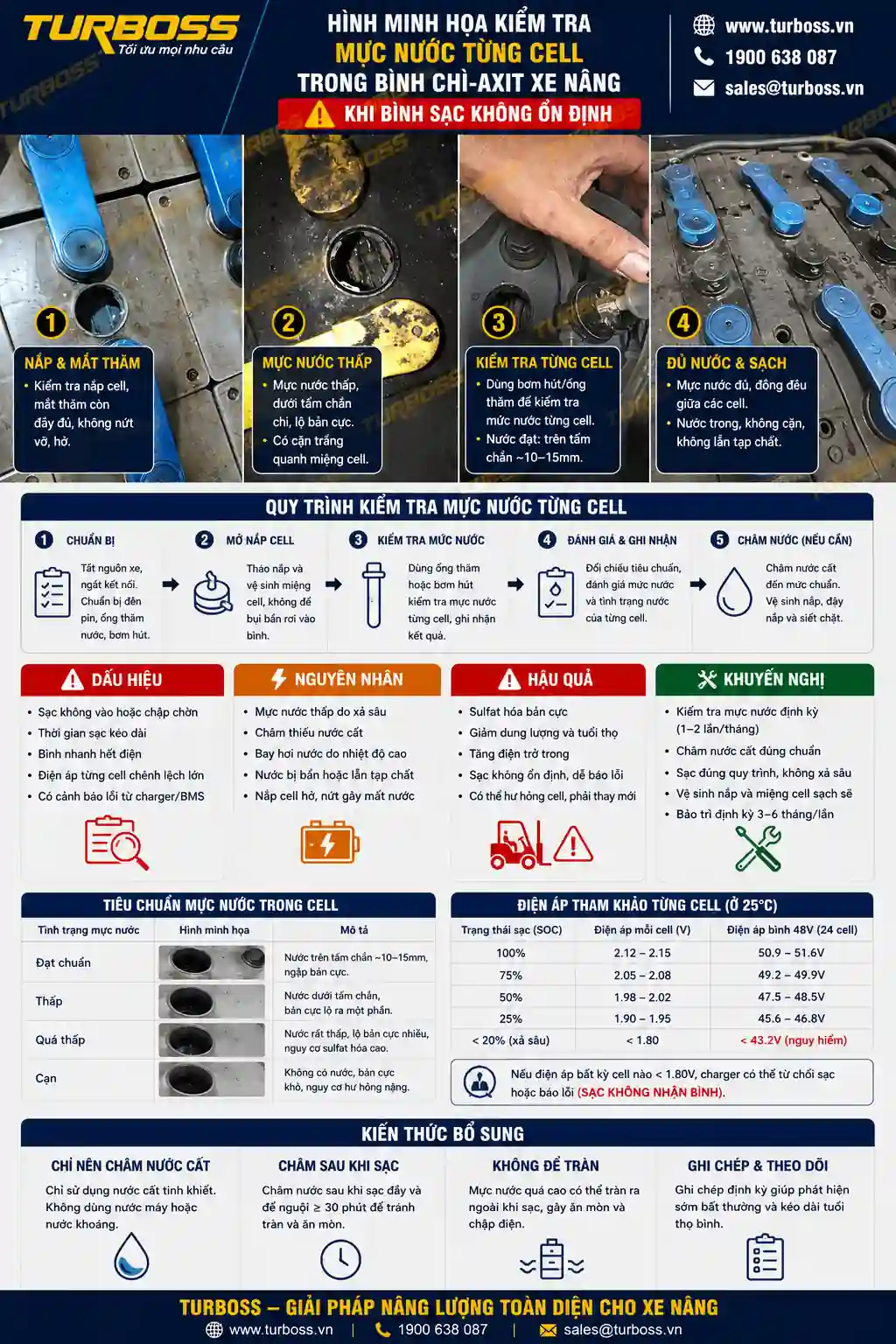

6. Mực nước từng cell quá thấp làm cell nóng và sạc bất thường

Với bình chì-axit xe nâng, mực nước điện phân có ảnh hưởng trực tiếp đến quá trình sạc. Nếu một hoặc nhiều cell thiếu nước, bản cực có thể bị lộ, nội trở tăng, nhiệt độ cell tăng và phản ứng điện hóa bị rối loạn. Khi đó bình điện xe nâng sạc không vào điện hoặc sạc vào rất kém, đồng thời bình dễ nóng, sôi mạnh hoặc nhanh giảm dung lượng.

Cần kiểm tra:

• Mực nước từng cell trước và sau chu kỳ sạc.
• Cell nào hao nước nhanh hơn bất thường.
• Có cell nóng hơn các cell còn lại không.
• Có cặn, màu nước bất thường hoặc mùi lạ không.
• Lịch châm nước có đúng thời điểm không.
• Loại nước đang dùng có phù hợp cho bình chì-axit xe nâng không.

Nước châm bình không nên được đánh giá bằng mắt thường. Nước trong chưa chắc là nước phù hợp. Với bình xe nâng làm việc tần suất cao, doanh nghiệp nên dùng nước có TDS thấp, độ dẫn điện thấp, ion hòa tan thấp và chất lượng ổn định. Có thể tham khảo thêm bài tiêu chuẩn nước châm bình ắc quy xe nâng để hiểu vì sao chất lượng nước ảnh hưởng đến cell, nhiệt độ sạc, sulfat hóa và tuổi thọ bình.

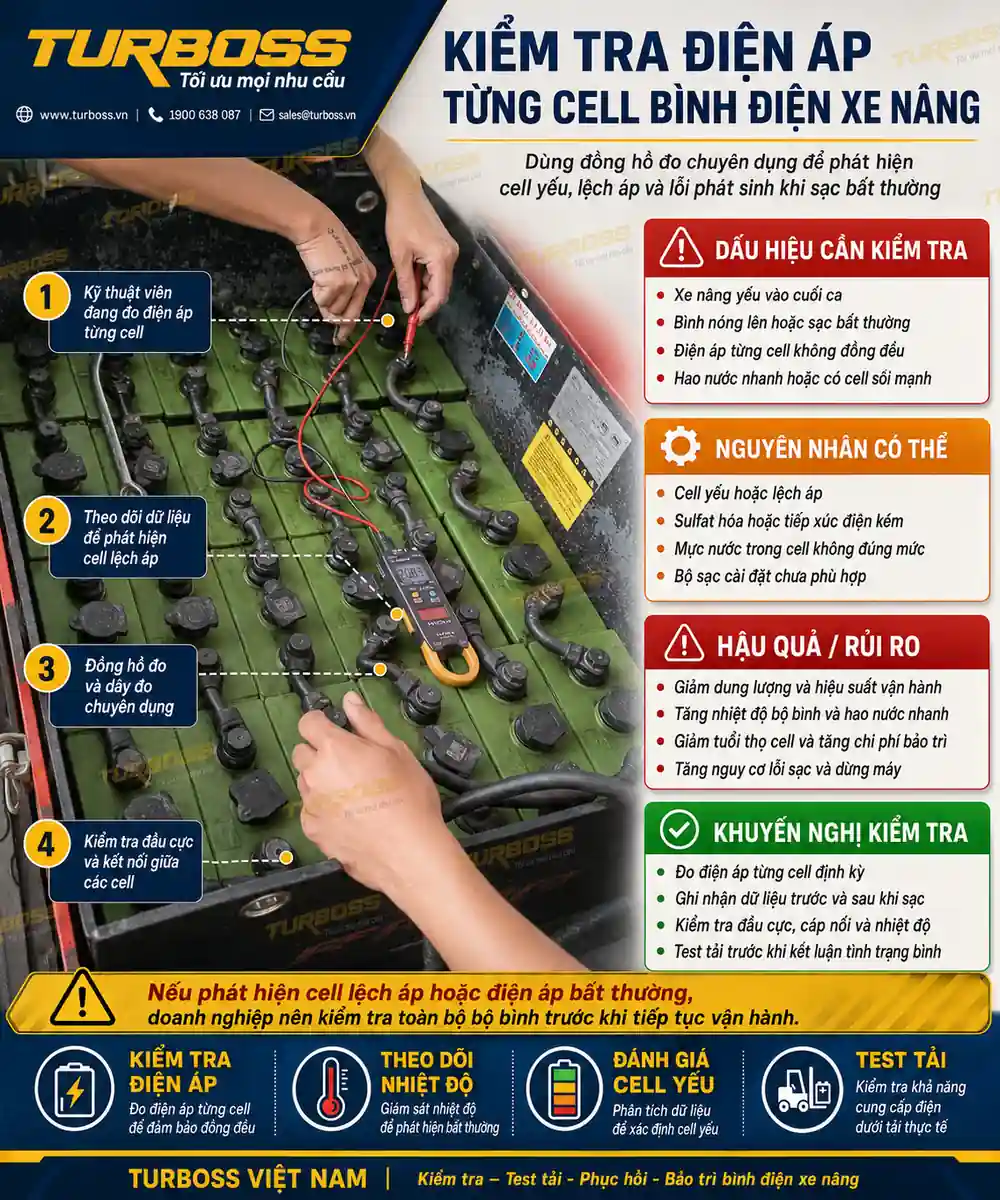

7. Cell yếu hoặc lệch áp làm bộ sạc ngắt sớm

Một bộ bình xe nâng gồm nhiều cell 2V nối tiếp. Chỉ cần một vài cell yếu, tụt áp sâu hoặc tăng nội trở, toàn bộ quá trình sạc có thể bị ảnh hưởng. Bộ sạc có thể báo lỗi, ngắt sớm, sạc không đầy hoặc làm bình nóng bất thường. Đây là nguyên nhân rất thường gặp khi doanh nghiệp phản ánh bình điện xe nâng sạc không vào điện hoặc sạc đầy nhưng xe chạy không đủ ca.

Cần đo điện áp từng cell ở các thời điểm:

• Trước khi sạc.
• Trong quá trình sạc.
• Sau khi sạc đầy và nghỉ ổn định.
• Khi xe nâng làm việc có tải.
• Trong quá trình test tải nếu cần đánh giá dung lượng.

Nếu chỉ đo điện áp tổng, doanh nghiệp có thể bỏ sót cell yếu. Ví dụ bình 48V có 24 cell, điện áp tổng nhìn có vẻ không quá thấp nhưng một cell tụt mạnh khi có tải. Cell yếu này sẽ kéo cả bộ bình xuống, khiến SOC giảm nhanh và xe nâng yếu cuối ca.

Doanh nghiệp nên đọc thêm bài kiểm tra điện áp từng cell bình điện xe nâng để hiểu vì sao đo từng cell quan trọng hơn việc chỉ nhìn đồng hồ tổng hoặc vạch pin trên xe nâng.

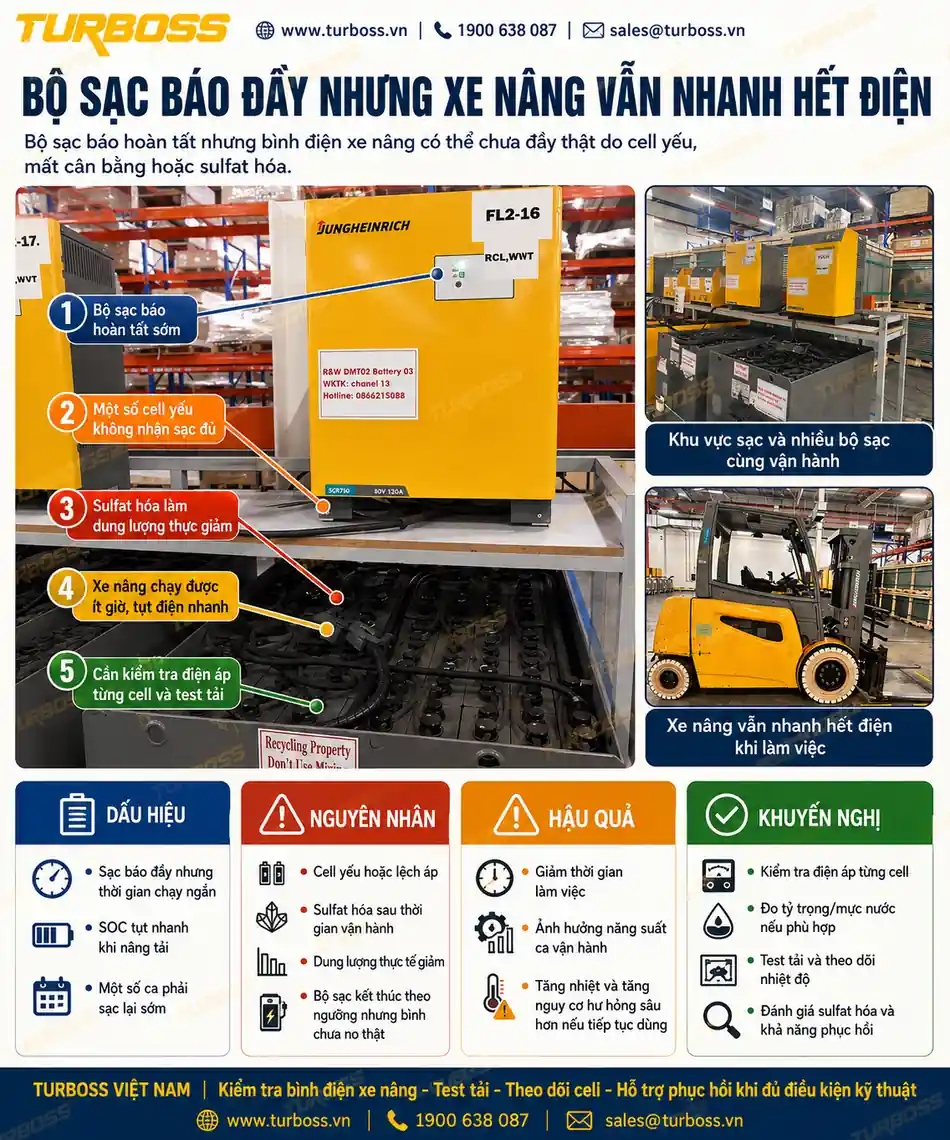

8. Bộ sạc báo đầy nhưng bình chưa đầy thật

Một tình huống gây nhầm lẫn là bộ sạc báo đầy, nhưng bình vẫn không đủ điện để vận hành. Người vận hành có thể mô tả lỗi là bình điện xe nâng sạc không vào điện, nhưng kỹ thuật viên cần phân biệt giữa “không vào điện hoàn toàn” và “có sạc nhưng dung lượng thực tế không tăng”.

Nguyên nhân có thể gồm:

• Bộ sạc ngắt sớm do lỗi cảm biến hoặc điều khiển.
• Cell yếu làm điện áp tăng nhanh giả tạo.
• Bình bị sulfat hóa khiến dung lượng nhận vào thấp.
• Nội trở tăng làm bình nóng nhưng không tích đủ năng lượng.
• Mực nước không đồng đều giữa các cell.
• Bình đã suy giảm SOH sau thời gian dài vận hành.
• Nhà máy sạc ngắt quãng, chưa đủ chu kỳ.

Trong trường hợp này, chỉ nhìn đèn “charge complete” là chưa đủ. Cần kiểm tra thời gian sạc thực tế, dòng sạc theo chu kỳ, điện áp từng cell, nhiệt độ, dung lượng xả và thời gian xe chạy sau khi sạc. Nếu xe nâng thường xuyên “sạc đầy nhưng nhanh hết điện”, doanh nghiệp nên kết hợp kiểm tra SOC, SOH và test tải.

9. Bình đã sulfat hóa hoặc dung lượng thực tế giảm sâu

Khi bình chì-axit thường xuyên bị xả sâu, sạc không đầy, để lâu không sạc hoặc bảo trì nước không đúng, bản cực có thể bị sulfat hóa. Khi sulfat hóa tăng, khả năng nhận sạc giảm, nội trở tăng và bình dễ nóng. Đây là nguyên nhân làm bình điện xe nâng sạc không vào điện hoặc sạc vào rất ít dù bộ sạc vẫn hoạt động.

Dấu hiệu thường gặp:

• Sạc lâu nhưng xe chạy ngắn.
• Bình nóng khi sạc.
• SOC tụt nhanh cuối ca.
• Một số cell yếu rõ khi đo từng cell.
• Dung lượng test tải thấp hơn nhiều so với dung lượng danh định.
• Bình từng bị để cạn điện trong thời gian dài.
• Nước trong cell hao nhanh hoặc không đồng đều.

Không phải mọi bình sulfat hóa đều có thể phục hồi. Khả năng cải thiện phụ thuộc vào mức độ sulfat hóa, tình trạng bản cực, độ lệch cell, tuổi bình, lịch sử vận hành và kết quả test tải. Vì vậy, Turboss luôn cần dữ liệu kiểm tra trước khi đưa ra khuyến nghị: tiếp tục bảo trì, sạc cân bằng, phục hồi có điều kiện kỹ thuật, thay cell hay thay bình.

Trong nhóm thiết bị kiểm tra chuyên sâu, Energic Plus và TVH về giải pháp bảo trì vòng đời bình công nghiệp là nguồn tham khảo phù hợp khi doanh nghiệp muốn hiểu vai trò của BMS, discharger, battery regenerator và quy trình đánh giá dung lượng dựa trên dữ liệu.

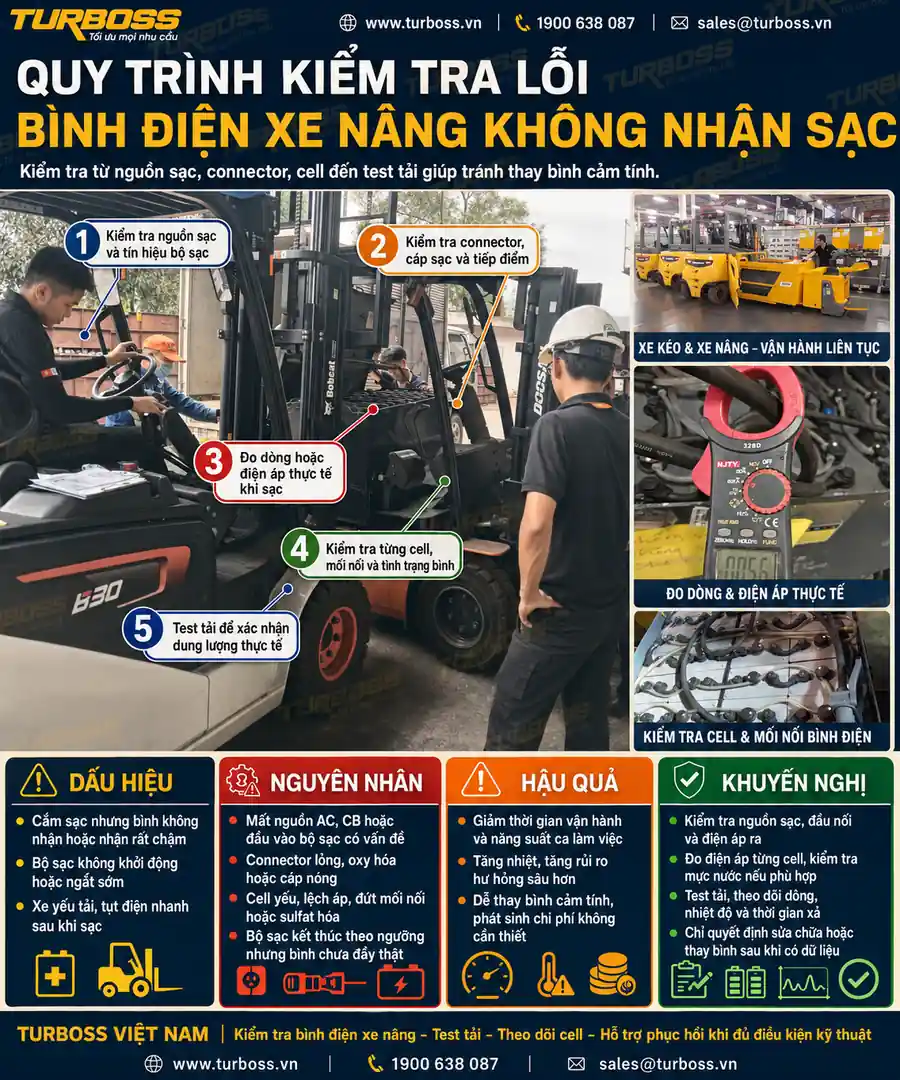

Quy trình kiểm tra khi bình điện xe nâng sạc không vào điện

Quy trình này giúp doanh nghiệp xử lý lỗi bình điện xe nâng sạc không vào điện theo hướng có dữ liệu, thay vì dựa vào cảm tính.

Khi nào cần test tải thay vì chỉ sửa bộ sạc?

Nếu lỗi chỉ nằm ở CB, dây nguồn, connector hoặc board sạc, việc sửa đúng điểm lỗi có thể giúp bình nhận sạc lại. Tuy nhiên, nếu sau khi sửa sạc mà xe vẫn chạy ngắn, bình nóng, SOC tụt nhanh hoặc cell lệch áp mạnh, doanh nghiệp cần test tải để biết dung lượng thật.

Test tải đặc biệt cần thiết khi:

• Bình sạc báo đầy nhưng xe chạy không đủ ca.
• Xe nâng yếu rõ khi nâng tải cuối ca.
• Một vài cell tụt áp nhanh hơn các cell còn lại.
• Bình từng bị xả sâu hoặc để lâu không sạc.
• Bình nóng bất thường khi sạc.
• Doanh nghiệp đang cân nhắc thay bình mới.
• Cần đánh giá trước/sau phục hồi hoặc thay cell.

Turboss đã đầu tư thiết bị chuyên dụng như Battery Regen US7/M1007F 1000Ah, Battery Monitor US7/BMS80V và Battery Discharger MPD-1007E để hỗ trợ kiểm tra dung lượng, theo dõi cell, đánh giá SOH/SOC và lập báo cáo kỹ thuật. Cách làm này phù hợp với mục tiêu không kết luận vội khi gặp lỗi bình điện xe nâng sạc không vào điện, mà cần đo đúng dữ liệu trước khi đưa ra khuyến nghị.

Case thực tế mô phỏng: xe nâng sạc qua đêm nhưng sáng vẫn yếu

Một nhà máy vận hành xe nâng điện 48V phản ánh rằng xe được cắm sạc từ cuối ca chiều đến sáng hôm sau nhưng vẫn không đủ điện. Bộ sạc thỉnh thoảng báo đầy, thỉnh thoảng báo lỗi. Người vận hành cho rằng bình điện xe nâng sạc không vào điện và đề xuất thay bình.

Khi kiểm tra theo quy trình, có thể phát hiện chuỗi vấn đề như sau:

• Connector có dấu nóng và chân tiếp xúc bị đen.
• Một dây cáp gần đầu bình bị oxy hóa.
• Mực nước ở một số cell thấp hơn các cell còn lại.
• Điện áp tổng sau sạc không quá thấp nhưng có 2 cell tụt áp nhanh khi xe nâng tải.
• Khi test tải, dung lượng thực tế thấp hơn kỳ vọng và 2 cell có xu hướng yếu rõ.

Trong trường hợp này, nếu chỉ thay bộ sạc sẽ không giải quyết triệt để. Nếu chỉ châm nước cũng không đủ. Hướng xử lý hợp lý là làm sạch/thay connector nếu cần, xử lý điểm tiếp xúc, chuẩn hóa nước châm bình, kiểm tra cell yếu, test tải lại và đánh giá khả năng phục hồi có điều kiện kỹ thuật.

Case này cho thấy lỗi bình điện xe nâng sạc không vào điện thường không phải một nguyên nhân đơn lẻ. Nó là kết quả của nhiều yếu tố tích lũy: tiếp xúc điện kém, bảo trì nước chưa chuẩn, cell yếu và dung lượng thực tế giảm.

Checklist nhanh cho kỹ thuật nhà máy

Kết luận

Bình điện xe nâng sạc không vào điện là lỗi cần kiểm tra theo hệ thống, không nên kết luận vội là bình đã hỏng. Doanh nghiệp cần bắt đầu từ nguồn cấp cho bộ sạc, sau đó kiểm tra bộ sạc, connector, dây cáp, đầu cực, mực nước từng cell, điện áp từng cell và dung lượng thực tế bằng test tải khi cần.

Nếu lỗi nằm ở nguồn, connector hoặc bộ sạc, việc sửa đúng điểm lỗi có thể giúp bình nhận sạc lại. Nếu lỗi nằm ở cell yếu, sulfat hóa, xả sâu hoặc dung lượng thực tế giảm, cần đánh giá thêm bằng dữ liệu SOC/SOH, BMS và test tải. Cách kiểm tra có dữ liệu giúp doanh nghiệp giảm nguy cơ thay bình cảm tính, tránh downtime và xây dựng kế hoạch bảo trì bình điện xe nâng chủ động hơn.
